3分励脱扣器操作电源与交接电流
随着变电所"少人值守"、"无人值守"的推广，为了满足运行单位远方操作的基本要求，选择负荷开关时，需要配置分励脱扣器供保护跳闸使用，即过载时通过继电保护的方式使负荷开关分闸，熔断器仅作短路保护。由分励脱扣器动作使组合电器中负荷开关分断，称为脱扣器操作。继电保护与熔断器的时间-电流曲线不会相同，配合使用必然出现交叉点。继电保护的动作特性与熔断器的安-秒特性相交点称为"交接电流"。
工程上按IEC确定 交接电流的方法为:在熔断器 弧前安-秒特性的时间轴取负荷开关最小分闸时间，加上20ms外部继电器保护的最小动作时间，所对应电流值即为 交接电流。
4组合电器的
熔断器与负荷开关转移开断时，对称电流就叫"转移电流"。显然，转移电流的数值与熔断器安-秒特性、负荷开关固定分断时间有关。转移电流值可以通过引用IEC-420标准确定。
在熔断器安-秒特性时间轴，取0.9倍负荷开关固分时间，作一平行线，所对应的电流值就是转移电流。例如某真空负荷开关，其固有分断时间为28ms，配用100A熔断器，依法求出转移电流为1880A，负荷开关应能开断此电流。
故障电流超过转移电流时，由熔断器开断。其实转移电流是一个电流区域，由于三相熔断器之间存在熔断时间差，相对有电流差，因此是一个很小的电流区域，该区域就是转移电流区域。由此可见，负荷开关与熔断器的良好配合是可以开断任何电流。显然，熔断器不同的额定电流有不同的安-秒特性，那么不同的额定电流配合同一个负荷开关，就有不同的转移电流，额定转移电流是指所能配用 熔断器的转移电流，选择负荷开关应注重。
实体工厂发货，一个起卖，交期准时，性价比高。 乌鲁木齐接地故障指示器、产品质量好，量大可谈，欢迎来购。
1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

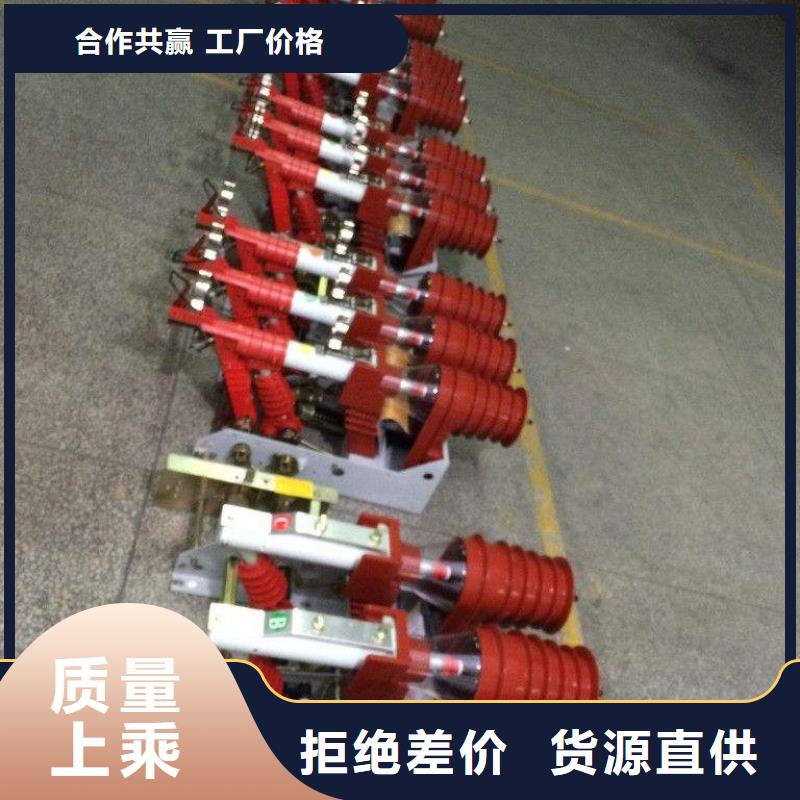

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。具有开断额定电流、过载电流。可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。
负荷开关及组合电器主要由框器、隔离开关(组合器的限流熔断器在隔离开关上)、真空开关管 、接地开关、弹簧操作机构等组成。
产品结构紧凑、体积小、寿命长、关合开断能力强、操作维护简便。真空开关配有弹簧操作机构， 采用电动机(另配手动)弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关，接地开关之间互相联锁(机械联锁)，以防止误操作。
高压负荷开关基本原理
高压负荷开关完全采用了真空开关管的灭弧优点以及相应的操作机构，由于高压负荷开关不具备开断短路电流的能力，故它在结构上较简单、适用于电流小、动作频繁的场合，常见高压负荷开关有户内型及户外柱上型两种。
高压负荷开关的种类很多，结构可分为油高压负荷开关，真空高压负荷开关，六氟化硫高压负荷开关，产气式高压负荷开关和压气型高压负荷开关等；按操作方式分为手动操作高压负荷开关和电动高压负荷开关两类，这些产品集中使用于配电网中，如环网柜中，目前较为流行的是真空高压负荷开关，高压负荷开关配用熔断器等设备随着我国城网改造工作的推进越来越受到重视，下面介绍两典型的高压负荷开关的结构特点与基本原理。
高压负荷开关工作原理
高压负荷开关的工作原理与断路器相似。一般装有简单的灭弧装置，但其结构比较简单。
